伸縮接頭系列

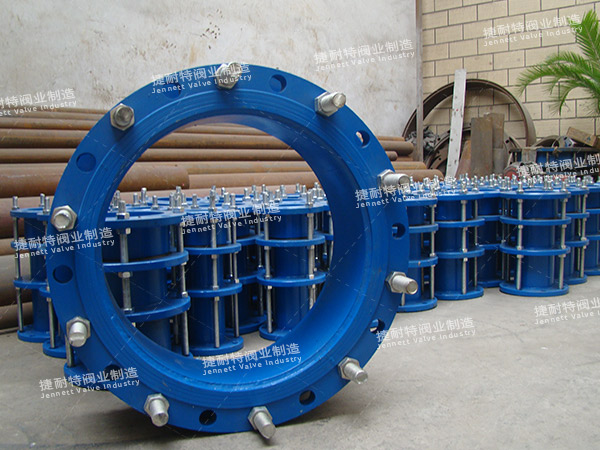

SSV型蝶閥限位伸縮接頭

SSV型蝶閥限位伸縮接頭

? 蝶閥伸縮器：該產品適用于兩邊均與法蘭連接，安裝時調整產品兩端連接長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓 管道自由

產品概述

?

蝶閥伸縮器：該產品適用于兩邊均與法蘭連接，安裝時調整產品兩端連接長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓 管道自由伸縮，鎖定伸縮量，確保管道的安全運行。

蝶閥限位伸縮接頭材料表：

序號 名稱 數量 材料
1 本體 1 HT200QT4Q-15Q235
2 密封圈 1 丁睛橡膠
3 壓蓋 1 HT200QT4Q-15Q235
4 套管法蘭 1 HT200QT4Q-15Q235
5 螺母 8 30#鋼
6 螺柱 8 35#鋼

安裝數據表：

公稱通徑DN 管子外徑Dw 外形尺寸 法 蘭 連 接 尺 寸
最短長度 安裝長度 最大長度 伸縮量 D Φ n-d
50 60 170 200 230 60 165 125 4-18
65 76 170 200 230 60 185 145 4-18
80 89 170 200 230 60 200 160 8-18
100 114 225 200 295 70 220 180 8-18
120 140 225 260 295 70 250 210 8-18
150 168 225 260 295 70 280 240 8-22
200 219 225 260 295 70 340 295 8-22
250 273 225 260 295 70 395 350 12-22
300 325 280 330 380 100 445 400 12-22
350 377 280 330 380 100 505 460 16-21
400 426 280 330 380 100 565 515 16-26
450 480 280 330 380 100 615 565 20-26
500 530 300 360 420 120 670 620 20-26
600 630 300 360 420 120 780 725 20-30
700 720 300 360 420 120 895 840 24-30
800 820 300 360 420 120 1015 950 24-33
90 920 335 400 465 130 1115 1050 28-33
1000 1020 335 400 465 130 1230 1160 28-33
1200 1220 335 400 465 130 1455 1380 32-39
1400 1420 345 420 495 150 1675 1590 36-42
1600 1620 345 420 495 150 1915 1820 40-48
1800 1820 360 440 520 160 2115 2020 44-48
2000 2020 440 520 160 1649 2230 48-48 360
